ストレッチ包装機
自動化と使いやすさを両立した標準ストレッチ包装機
ストレッチ包装機 ＮＳＶ－ＳＬ型は、ターンテーブル式ストレッチ包装機の標準モデルです。製品高さを自動で検知し、巻き付けからフィルムカット・端末処理まで自動化。各種設定はタッチパネルで簡単に登録・変更ができます。
Features
生産ラインに組み込むコンベヤ付全自動ストレッチ包装機です。

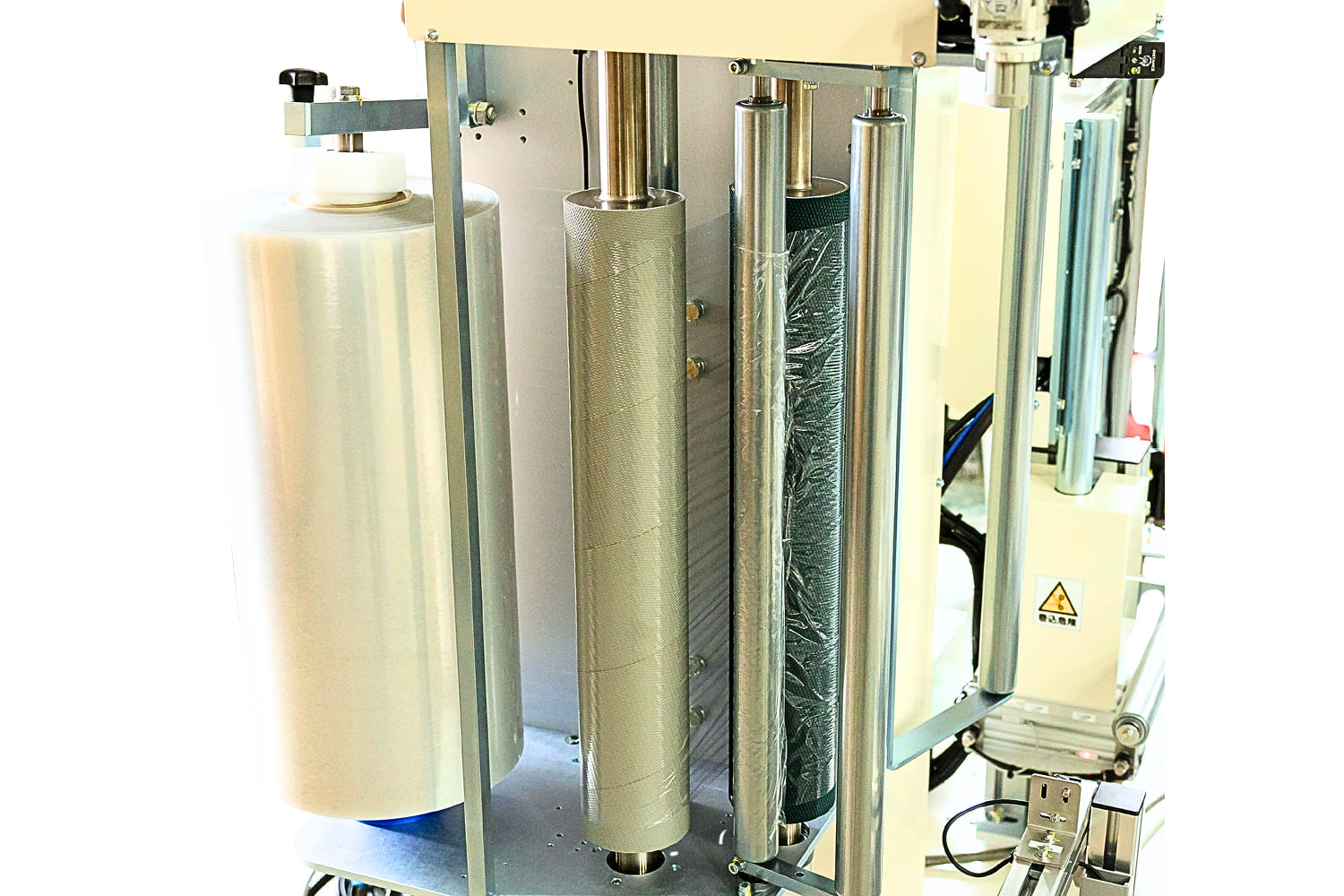

プレストレッチ機構により、フィルムを3倍まで延伸して巻き付けることができます。
包装終了後、フィルム端末を確実に溶着するため、スポットヒーターを使用しています。
フィルムの切断はニクロム線を使用せず、V 字カッターをシリンダー駆動させフィルムを確実且つ安全にカットします。
巻き付け方に関する多彩な設定がタッチパネルで行えるため、納品後にお客様独自の包装パターンを設定でき且つメモリーすることができます。
本体オプションでオートスプライサー(フィルム自動継ぎ装置)を用意しています。ラインを停止させず連続生産が可能です。
お客さまの仕様・製品・環境に合わせた機械を設計・製作いたします。
純国産です。
Product Specifications
| NSV-SL | ||
| 使用フィルム | 種類 | プレストレッチフィルム |
| 厚み | 9～25μｍ ※事前テストと条件出しが必要です | |
| 幅 | 500mm | |
| フィルム外径 | φ300mm以内 | |
| 紙管内径 | 76mm (3インチ) | |
| 主な設定箇所 ※全てタッチパネルにて変更可 |
プレストレッチ延伸率 | 1.2～3.0倍 |
| 巻き付けテンション | -50～150％ | |
| フィルムラップ率 | -50～150％ | |
| 上段・下段巻き付け数 | 各々1～9回 | |
| 上面フィルム折込量 | 0～100mm | |
| ターンテーブル回転数 | 最大12rpm | |
| パレット巻き有無 | 選択ボタン | |
| メモリー | 16パターン | |
| 端末処理 | フィルムカット | V字カッター（シリンダー駆動） |
| フィルム溶着 | スポットヒーター | |
| 包装形態 (包装開始位置) | 全巻き(下から) | |
| 処理能力 | 45包装/時間 ※条件により異なります | |
| 製品重量 | 最大1,000kg（標準機） | |
| 機械重量 | 約1,200kg | |
| 制御 | PLC | |
| 電源 | 三相 AC200/220V 50/60Hz | |
| 消費電力 | 4.4ｋVA | |
| エア圧力 | 0.5MPa | |
| エア消費量 | 110NL/1パレット | |
| オプション | 天面押さえ装置・フィルム自動接続装置・他 | |
